金属设备，尤其是钢材，在含湿硫化氢环境中使用时腐蚀较为严重。硫化氢不仅可以腐蚀材料表 面，还能促使钢材内部结构改变，使其性能下降，从而造成重大的经济损失以及人身安全事故，因此， 硫化氢对钢材腐蚀的研究较为广泛。从硫化氢对钢材的腐蚀类型、腐蚀机理、影响硫化氢腐蚀的主要因 素三个方面进行简单概述，并对硫化氢环境中服役的钢质设备提出合理的防护措施，能在一定程度上减 缓腐蚀的危害，使得材料寿命增加，设备安全运行得到保障。

一、硫化氢对钢的腐蚀开裂类型以及 对应机理

硫化氢除了导致全面腐蚀外，还可以引起由于渗 氢有关的腐蚀失效。一般认为，湿的硫化氢引起的钢 材开裂主要有四种类型，氢鼓泡Hydrogen Blister， HB）、氢致开裂（Hydrogen Induced Cracking，HIC）、 应力腐蚀开裂（Sress Corrosion Cracking，SSCC）以 及应力导向氢致开裂（Sress Oriented Hydrogen Induced Cracking，SOHIC）。

1、氢鼓泡（HB）

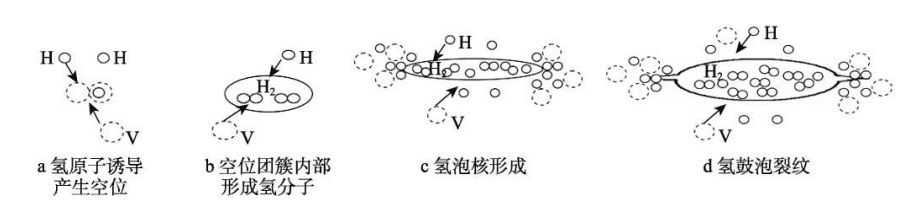

氢原子，一部分以氢分子形式逸出，而另一部分向钢 材内部渗透，在钢材内部的缺陷（如气孔、夹杂、分 层等）处聚集，形成氢分子，而氢分子较大，很难从 钢组织内部溢出。随着氢分子的累积，使得钢材内部 压力升高，当压力增大到一定程度时，局部发生塑 性变形，形成表面层下的平行于钢材表面的鼓泡， 称为氢鼓泡。氢鼓泡主要和材料中的缺陷相关。Ren 等通过研究氢鼓泡在金属内部形成过程对其 机理进行解释（见图 1）。图 1a 表示氢鼓泡的机理是 氢原子在金属内诱导了大量的空位，大量的空位和 氢原子聚集成氢空位团簇，内部的氢原子成为稳定 簇的氢分子（图 1b）。随着空位和氢原子的进入，内 部压力增大，在氢团簇键能和氢分子压力的共同作 用下，超富集空位向团簇扩散，也就是氢泡核，通 过与空位结合而不断生长（图 1c）。当长到临界尺寸 时，应力集中，此时，内部应力与氢原子结合力相 当，而氢原子的结合力受氢分子影响而减小，内部 压力变化，产生裂纹（图 1d）。氢鼓泡的机理与氢致 开裂机理相同[7]，区别在于氢鼓泡发生在试样表面， 而氢致开裂发生在试样内部，涉及机理方程见氢致 开裂型机理。

2、氢致开裂（HIC）

酸性环境中因渗透腐蚀生成的 H 原子使钢材内 部产生的裂纹称为氢致开裂。如果在湿硫化氢环境中 的材料处于无应力或不具备拉应力状态，且氢分子的 压力超过材料的起裂条件，就会造成裂纹的扩展。当 H 原子进入钢内部深处时，在夹杂物和偏析带附近就 会形成台阶状的裂纹，平行于材料的表面，此时形成 的裂纹就是氢致开裂（HIC）。氢致开裂机理争议较大，几种主要理论有：氢压 理论、弱键理论、氢降低表面能理论、氢促进局部塑 性变形导致脆断理论以及氢致开裂综合机理，其中氢 压理论较为被大众接受。氢压理论认为钢材在硫化氢 水溶液中发生电化学反应，阴极反应生成活性很强的 H 原子向钢中渗透，扩散进入钢材内部，在非金属夹 杂物处集聚，并形成氢分子。随着氢分子数量的增加， 其内部的压力不断增高，最后导致夹杂物尖端产生鼓 泡。氢鼓泡的发生并不需外加应力（如载荷应力、残 余应力）。在钢材的内部发生氢鼓泡区域，当氢压力 继续增高，并在这些部位富集时，溶解于晶格中，引 起内部变形。随着形变增大，不同层面上相邻的氢鼓 泡裂纹相互连接，形成阶梯状特征的内部裂纹，随着 氢原子的不断渗透，内部压力不断增高，直至断裂。氢致开裂（HIC）发生以下三个步骤。1）氢原 子在钢表面形成和从表面进入钢材内部；2）氢原子 在钢基体中扩散；3）氢原子在缺陷处富集，内部压 力增加，从而导致裂纹萌生和扩展。硫化氢在水中易发生电离，方程如下：

H2S→H++ HS-

HS-→H+ +  S2-

氢致开裂主要是由于金属内部渗氢而引起的氢 脆开裂，

机理如下：

Fe + HS- →Fe(HS-)ads

Fe(HS-)ads+ H3O+→Fe(HSH)ads + H2O

Fe(HSH)ads+e→Fe(HS-)ads+ Hads

3、硫化氢应力腐蚀开裂（SSCC）

应力腐蚀开裂主要分为两种：氢致开裂型和阳极 溶解型。钢材在硫化氢环境下的腐蚀行为及腐蚀机理研 究较为广泛。大多数人认为硫化氢对不锈钢腐蚀引起 的应力腐蚀开裂属于氢脆型[8]，这种应力腐蚀主要是 由于阳极析出的氢原子在硫离子的毒化下渗透进入 金属材料内部，并在某些部位富集，溶解于晶格中， 引起内部变形，随着形变增大，裂纹产生，在外加应 力或内部残余应力的作用下，裂纹扩展，直至断裂， 机理同氢致腐蚀机理。介质中的 HS?和 S2?化学脱附 和电化学脱附均受到抑制，引起氢脆，也可能导致阳 极溶解型应力腐蚀开裂，此种类型的阴极反应是吸 氧反应，或者虽然是析氢反应，但进入试样的氢低于 氢致开裂的临界值，金属材料在腐蚀介质中形成一层 表层钝化膜，应力能使钝化膜发生局部破裂，造成局 部区域露出无膜保护的金属。裸露的金属相对于钝化 膜未破的部位作为阳极，发生溶解反应，重新露出的 金属在溶液中会发生再次钝化，形成新的钝化膜，溶 解（裂纹扩展）过程就会停止，已经溶解的区域由 于存在应力集中现象，因而会导致该处的钝化膜再 一次破裂，又顺势发生溶解。这种钝化膜破裂—金 属溶解—再钝化过程的循环往复，导致了应力腐蚀裂 纹的形核与扩展。反应式如下：

Fe + H2S + H2O→ [FeHS-]ads + H3O+

[FeHS-]ads→[FeHS+]ads + 2e

[FeHS+]ads +H3O+→Fe2+ +H2S+H2O

Fe2++ HS- → FeS + H+

1.4 应力导向氢致开裂（SOHIC）

应力导向氢致开裂是沿着厚度方向的一系列氢 致开裂裂纹组成的，其扩展方向与外加应力或残余应 力垂直。主要发生在高应力集中区域。应力导向 氢致开裂，机理较为复杂，起初被认为是硫化物应力 开裂的另一种形式，但也有人认为是氢致开裂的特殊 类型。后来有研究者发现，应力导向氢致开裂既有 氢致开裂特征，又有硫化物应力腐蚀开裂特征，认为 其机理是氢致开裂与硫化物应力腐蚀开裂的结合。

二、影响硫化氢腐蚀的主要因素

1、湿度

研究发现，影响硫化氢腐蚀的首要因素为湿度。干燥环境下，硫化氢对钢材腐蚀效果不明显；而湿 润环境中，硫化氢在水中易电离，增大了水的导电性 和酸性，促进电化学腐蚀发生。刘庆刚等采样 中心裂纹板及电阻测试片，研究硫化氢浓度对X60 腐蚀疲劳裂纹扩展速率影响时发现，硫化氢在水溶液中比在空气中引起裂纹扩展速率快。且空气中湿度越 大，发生应力腐蚀可能性越大。

2、温度

温度也是影响硫化氢腐蚀的重要因素，主要是 由于温度升高，电解质中的极化电阻变小，腐蚀电流 密度上升，腐蚀加剧。张清等[17]研究不同温度下 钢在 H2S 体系中的腐蚀速率，结果表明，随着温度的 升高，腐蚀速率呈先增后减的趋势，主要是因为温度 影响不锈钢应力腐蚀敏感性，温度升高，分子活性增 强，扩散加快，但同时硫化氢、氧气等溶解度降低， 导致其腐蚀呈先增后减的趋势。另外对钢材而言，温 度影响其组织成分，不同组织成分对硫化氢敏感度不 同。如肖蒙等[18]研究发现，不同焊接热对硫化氢腐蚀 影响较大，焊接热输入增大，晶粒有增大趋势；温度 不同，不锈钢组织成分也不同，温度升高，应力腐蚀 敏感度增大，但当温度升高至产生针状铁素体，应力 腐蚀敏感度得到缓解。张杰等利用高温高压设备研 究低硫化氢、高二氧化碳条件下双相不锈钢的应力腐 蚀敏感性发现，该环境下不锈钢发生开裂类型为氢脆 型应力腐蚀开裂，且温度对应力开裂具有明显的影 响，中温（100 ℃）易发生氢脆型应力腐蚀开裂，而 高温使得双相不锈钢局部敏感性增加，氢脆缓解。此 处二氧化碳对硫化氢腐蚀也具有促进作用。

3、pH

pH 对硫化氢的腐蚀也具有较大影响，研究表明 当 pH 较低时，氢原子扩散速率较快，促进金属腐蚀；而 pH 较高时，氢原子浓度较低，扩散速率变慢，腐 蚀也相对减小。另外，有人认为 pH 可以影响硫化 氢腐蚀类型。pH≤6 时，金属易发生硫化物应力腐蚀；而当 pH>9 时，金属较少发生硫化物应力腐蚀。主要 是由于 pH 处于酸性范围时，溶液中主要是 H2S，产 生的腐蚀产物对金属无保护性；而当 pH 处于碱性范 围时，溶液中以 S2?为主，生成的腐蚀产物对金属有 保护作用；pH 在中性范围时，溶液中主要是 HS?。不同物质对氢渗透促进效果次序为：H2S>HS?>S2?， 而氢渗透影响着硫化氢腐蚀机理。

4、其他腐蚀性介质

研究发现，含有其他腐蚀性介质，如氯离子、二 氧化碳、二氧化硫时，能促进硫化氢的腐蚀效果，增 加钢材应力腐蚀开裂的可能性。张耀丰等利用电化 学方法以及慢应变速率拉伸试验研究了304 不锈钢 在饱和硫化氢以及含氯离子的饱和硫化氢溶液中的 腐蚀行为，发现氯离子能降低不锈钢抗 H2S 应力腐蚀 的能力。此外，304 不锈钢在饱和硫化氢溶液中不具 有应力腐蚀开裂敏感性，而当含有氯离子时，则具有 明显的应力腐蚀敏感性。赵亚楠等利用慢应变速 率拉伸试验研究了304 不锈钢在不同含量硫化氢和氯离子以及二氧化碳中的应力腐蚀开裂敏感性，发 现多种腐蚀介质可使不锈钢具有较高的应力腐蚀开 裂倾向，应力腐蚀敏感性随硫化氢浓度升高而增大， 另外二氧化碳含量增大，应力腐蚀敏感性也具有增大 趋势。

5、硫化氢接触时间

研究表明，当硫化氢浓度一定时，钢材与硫化氢 接触时间越久，腐蚀越严重。南海娟等研究了几种 金属在高温硫化氢气氛中的腐蚀行为，结果发现金属与 硫化氢接触时间也是影响腐蚀的重要因素，接触时间 越长，金属的腐蚀越严重。陈延强等研究发现，预 腐蚀时间增加，材料失重明显增加，疲劳寿命明显减小。

6、硫化氢浓度

环境中硫化氢浓度也是极为重要的腐蚀影响因 素。研究发现，硫化氢浓度越高，钢材脆断特征越明 显，应力腐蚀敏感性越大。刘文会等利用电化 学的方法，研究了不同浓度硫化氢对碳钢的腐蚀影 响，表明硫化氢浓度增加，腐蚀电流密度增大，碳钢 腐蚀加剧。郝文魁等用电化学技术结合慢应变速率 拉伸实验，研究了 35CrMo 钢在含有不同浓度 H2S 溶 液中的腐蚀行为，结果表明，H2S 浓度升高，SCC 敏 感性增加，且浓度较高时促进电化学反应速率。荣冬 松等研究了钢异质焊接接头在硫化氢环境中的性 能情况，表明其性能随硫化氢浓度提高而下降。司马 靓明研究不锈钢三通开裂的原因是由于硫化氢浓 度增大，使介质腐蚀性增大，另外氯离子存在使得点 蚀坑发生，成为诱发裂纹的起源，两者共同作用导致 不锈钢三通开裂。

三、防护措施

湿硫化氢对钢材危害极大，因此对钢材设备建议的防护措施如下。

1、控制温度、湿度

由于温度、湿度对硫化氢腐蚀影响较大，因此首 要措施是控制环境中的温湿度。常用的除湿方式，比 如使用除湿机，可有效、持久保持室内干燥，一些密 闭空间也可使用除湿盒、除湿袋等，尽可能保持环境 干燥，因为干燥的环境减小了金属设备发生电化学腐 蚀的可能性。合理控制环境温度，因为温度越高， 分子活性越高，而设备在运行过程中也会释放出热 量，加速腐蚀反应速率，因此需要使环境中运行的设 备具有较好的散热系统，环境通风，或有专门的利于 设备散热的体系，减缓腐蚀发生的速率。

2、优化材料选择和结构设计

首先，选择材料时尽可能选择分组均匀、晶粒细密且缺陷少的，因为腐蚀易发生在缺陷处，材料断裂 失效也是从杂质或缺陷处萌生的。其次，保证材料性 能的同时，选择最佳组分的材料。如一般材料强度或 硬度越高的金属，其韧性相对较差，容易发生脆断开 裂，如含 Mn 较高的钢材一般都具有较好的强度和硬 度，但在外力下易脆断，另外 Mn 与硫化氢的产物MnS对 SSCC/HIC以及 SOHIC均十分敏感。研究发现， 当 Mn 质量分数超过 1.3%时，钢材对 HIC 敏感度急剧 增加，同时，在钢材加工中，Mn 易发生偏析，形成富 Mn 区，这些部位极易出现 SSCC。因此在硫化氢环境 中尽可能选择 Mn 含量适当的钢材，既保证其强度性 能，又避免 SSCC、HIC 等的发生。此外可以直接 选用耐硫化氢腐蚀的材料，如董晓明等研究耐硫化 氢腐蚀钢在硫化氢介质中的腐蚀行为，结果表明具有 抗硫化氢腐蚀的不锈钢与硫化氢生成腐蚀膜后，腐蚀 膜能阻挡基体金属与硫化氢的进一步腐蚀，降低氢原 子渗透量，进而提高钢材耐硫化氢腐蚀的能力。另外结构设计也极为重要，尽量避免应力集中， 比如死角、缝隙、接头等部位，一些转角处尽可能设 计圆滑。

3、表面处理技术

涂刷涂料。非金属覆盖层涂漆是最常见、最 直观的一种防腐蚀方法，如一些外部裸露部位，可涂 刷涂料，避免钢材表面与环境中空气直接接触，从而 达到防腐防锈的效果。为达到良好的防腐目的，除对 漆本身的性能有严格要求外，还得对涂漆对象的材 质、形状、表面状态及使用条件等充分了解。例如对 使用过的材料涂耐硫化氢漆前，首先要对其表面进行 除锈、清污等处理，因为表面存在锈蚀、油渍等杂质 时，漆层不能与保护体建立良好的粘附，从而防腐涂 料不能发挥最佳的保护性能。镀耐硫化氢腐蚀镀层。选择合适的表面处理 技术能够延长材料的使用寿命，就表面处理方式而 言，金属覆盖层是较好的选择，包括电镀、化学镀和 热喷涂等。表面处理技术一种是可以达到物理或化学 防护效果的方法，如选择镀更耐腐蚀的金属（金、铂、 锡等）阻止腐蚀介质与基体接触而腐蚀，该方法对镀 层质量要求较高，必须制备完整的膜层，因为镀层有 缺陷时，反而会加快金属基体腐蚀。或镀上一层更活 泼但更适合环境的金属，如锌，在环境中腐蚀后生成 一层致密的保护层，继续保护金属不被腐蚀，且即使 镀层破损失效，也可以形成微电池，继续保护基体。另外，必须对金属零件表面进行仔细的预处理，才能 使镀层结合牢固、均匀，起到防腐作用。

4、气相防锈技术

对于密闭环境，且其内部不适合涂镀时，可采用 气相防锈技术来达到防腐效果。该技术是一种利用在 常温下能自动挥发出缓蚀性气体，在金属表面形成一层致密的保护膜，阻止腐蚀性介质直接与金属表面接 触而防腐的方法。由于缓蚀性分子是气体，渗透性较 强，不管金属制品结构多么复杂，均可以进行防护。另外气相防锈技术结合除湿效果更佳。

5、加设通风管道或空气净化

通风不仅能阻止污染物累积，还能达到良好的散 热效果，对硫化氢含量较高，其他方法保护效果不佳 时，可采用通风管道等设备，加强通风。但是，这种 方式带来的问题是向外排风的同时新的有害气体又 从不同的方向流向室内，这样循环往复，周而复始， 室内的空气并没有得到改善，反而使设备加速腐蚀。因此，在腐蚀比较严重的室内采用正压通风的方式， 即从室外高处引入较新鲜的空气进入环境中，另外需 对门窗等孔洞缝隙做封堵处理，在室内形成相对稳定 的正压，阻止室外腐蚀性气体进入。极端环境下也可 加设空气净化整体防护措施，使所在环境的空气通过 进行有效除湿和空气净化过滤后引入。

四、梦能服务与支持

1、免费样品

如果您对我公司的工业重防腐油漆产品有需要或者申请样品试用，请与我们的客服人员取得联系。400-878-0506

油漆样品适用范围：

用于新建项目：验证油漆配套的可行性、检验附着力、效果图与实际颜色的色差。

用于维修项目：验证与旧涂层的兼容性。

用于日常修补：提供少量样品用于修补破损处。

申请用量：在1KG以内免费送货上门。

2、免费打样

如果您想看到工业重防腐油漆在产品上的实际应用、外观、性能测试，请与我们客服人员联系，将样板寄往梦能科技营销部，由专业喷涂人员为样板提供油漆打样。

3、服务团队

梦能对技术服务团队始终进行一系列的标准化管理，从专业培训到日常报告的管理都有一整套完善的体系。梦能公司每年都会对技术服务人员进行定期的技术培训和能力审计，以使每一位技术服务人员保持高水准的专业素质，每一位技术服务人员都配备先进的涂装检验仪器，仪器设备均按规定的时间期限进行定期校验，以保证每套仪器设备工作状况良好。

4、购买通道

零售：购买50kg以内，线上购买，抖店直接下单购买。

工厂业务：长期合作、量大从优、生产调试、质量检测、开具13%专用发票

贸易、代理：提供代工业务支持，项目保护。

业主、总包、设计院：提供防腐方案设计、性能检测、施工方案、现场技术指导。

涂装施工：提供解决方案、现场技术指导。
